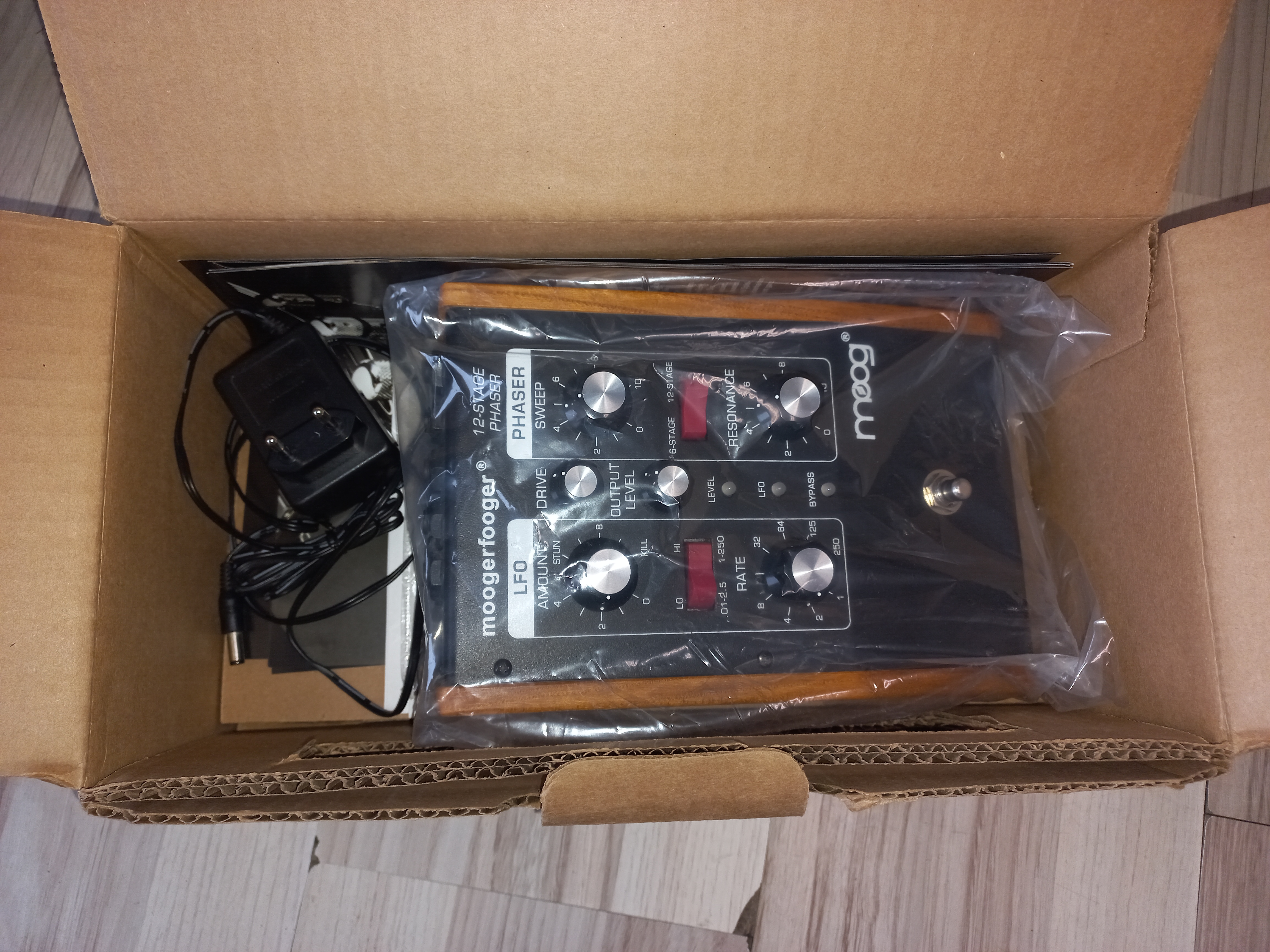

Brugt Moog MoogerFooger 12 Stage Phaser MF103

MF-103 12-trins phaser er en direkte efterkommer af de originale Moog modulære synthesizere, men kan alligevel bruges med ethvert instrument niveau til linje niveau signal. Den indeholder to konkurrerende modulære funktioner, en 6- eller 12-trins phaser med resonanskontrol og et bredt udvalg af LFO med mængdekontrol.

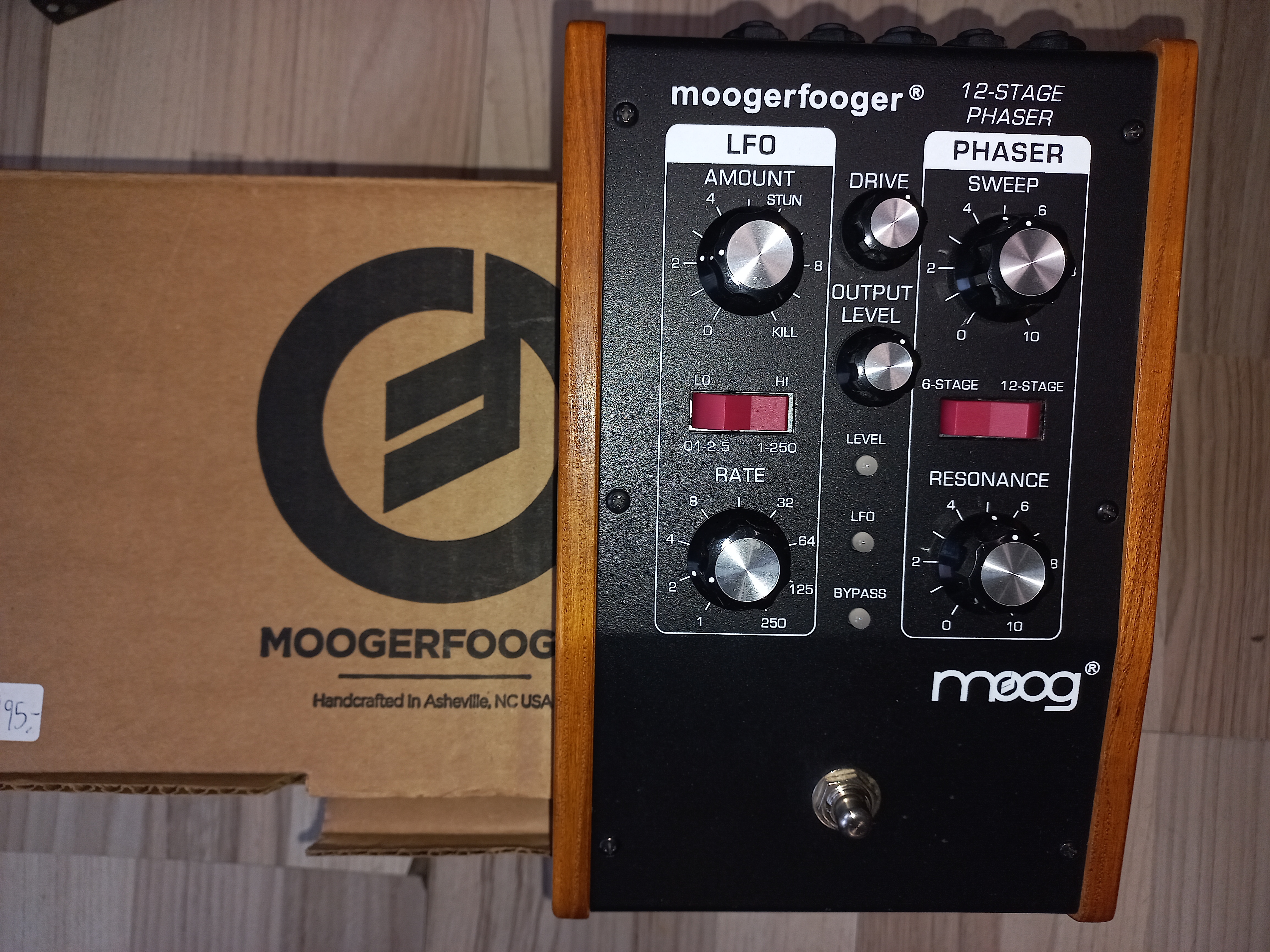

12-Stage Phaserens kontrolparametre er Sweep-frekvens, Resonans, LFO-hastighed og LFO-mængde. Alle disse parametre kan styres af de store følelsesknapper, der beder om at blive justeret, såvel som udtrykspedaler eller eksterne styrespændinger. Panelkontakter vælger rækkevidde af LFO-hastighed og 6- eller 12-trins fasering. 1/4" jackstik er tilvejebragt til lydindgange og -udgange, pedal-/kontrolindgange, LFO-udgange og ekstra sweep-indgange til bi-fase-effekter. Den kraftige, men alligevel smidigt virkende bypass-kontakt tillader bord- eller gulvbrug.

En phaser er en type kamfilter, såkaldt, fordi dens frekvensrespons har adskillige fald og toppe, ligesom tænderne på en kam. Efterhånden som phaser-reaktionen stryger frem og tilbage over frekvensspektret, øges og mindskes lydindgangssignalets harmoniske skiftevis. Dette producerer den klassiske phaser "whoshing" lyd.

Phasing er en af ​​de bedste måder at give bevægelse til et spor og gøre lyde levende. Med MF-103 Phaser kan du få hvirvlende, flimrende, vibrerende effekter; fylde en hel scene fra én lydkilde; selv skabe helt nye lydteksturer.

MF-103 producerer to kamfilterresponser. De kaldes 6-trins og 12-trins, på grund af antallet af faseskiftende kredsløb, der bruges internt. 6-trins-tilstanden har tre fald i sin frekvensgang, mens 12-trins-tilstanden har seks fald. Disse to tilstande har tydeligt forskellige lydkvaliteter. Derudover har MF-103 et variabelt feedback-kredsløb, som øger resonansen eller dybden af ​​phaser-lyden.

Jack-panelfunktioner

AUDIO IN 1/4" telefonstik - accepterer ethvert lydsignal på instrumentniveau eller linjeniveau fra -16 dBm til 4 dbm. Indgangsimpedans er en megaohm.

AUDIO OUT 1/4" telefonstik - -4 dBm nominelt udgangsniveau. 8 dBm absolut maksimalt udgangsniveau. Udgangsimpedans er 5.000 ohm.

AUX OUT 1/4" telefonstik - -4 dBm nominelt udgangsniveau. 8 dBm absolut maksimalt udgangsniveau. Udgangsimpedans er 5.000 ohm.

RATE, AMOUNT, SWEEP, RESONANCE, som alle er stereo 1/4" jackstik, der accepterer moogerfooger EP1 (eller tilsvarende) ekspressionspedaler, eller styrer spændinger fra 2-kreds eller 3 kreds 1/4" jackstik.

SWEEP IN - giver mulighed for at påføre et eksternt /- 2,5 volt styresignal til det andet 6-sektions fasekredsløb i stedet for LFO. Indgangsimpedansen er 50.000 ohm.

LFO OUT 1/4" telefonstik - leverer LFO-bølgeformen (trekantbølge; /- 2,8 volt) til brug af andre spændingskontrollerede enheder. Udgangsimedans er 600 ohm.
